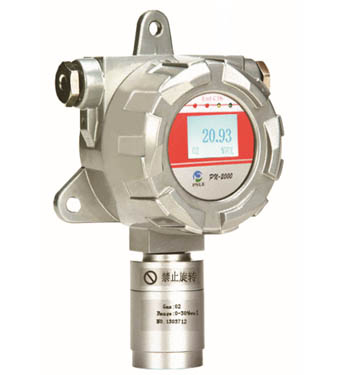

可燃氣體探測器主要用于可燃氣體探測與報警，將空氣中的可燃氣體探測到以后通過探測器報警發出提供給使用者，做到安全防護，安全使用的目的。因此我們的可燃氣體探測器安裝圖有哪些，該如何施工安裝接線，下面我們來詳細了解一下。

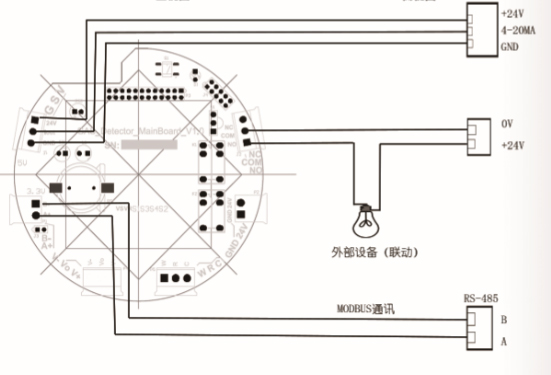

一、可燃氣體探測器接線圖：
一般儀表都是有輸入電源，輸出信號等功能端口，電源99%都是DC24V直流電源供電的儀表，對于輸出功能端子，視配置情況而定，具體安裝接線圖如下所示。


二、安裝固定方式圖：
關于可燃氣體探測器它的安裝固定方式多種多樣，主要分為壁掛式，管道式，流通式和泵吸入式幾種安裝檢測方法?？梢越Y(jié)合以下幾種圖示來詳細了解施工安裝可燃氣體探測器。

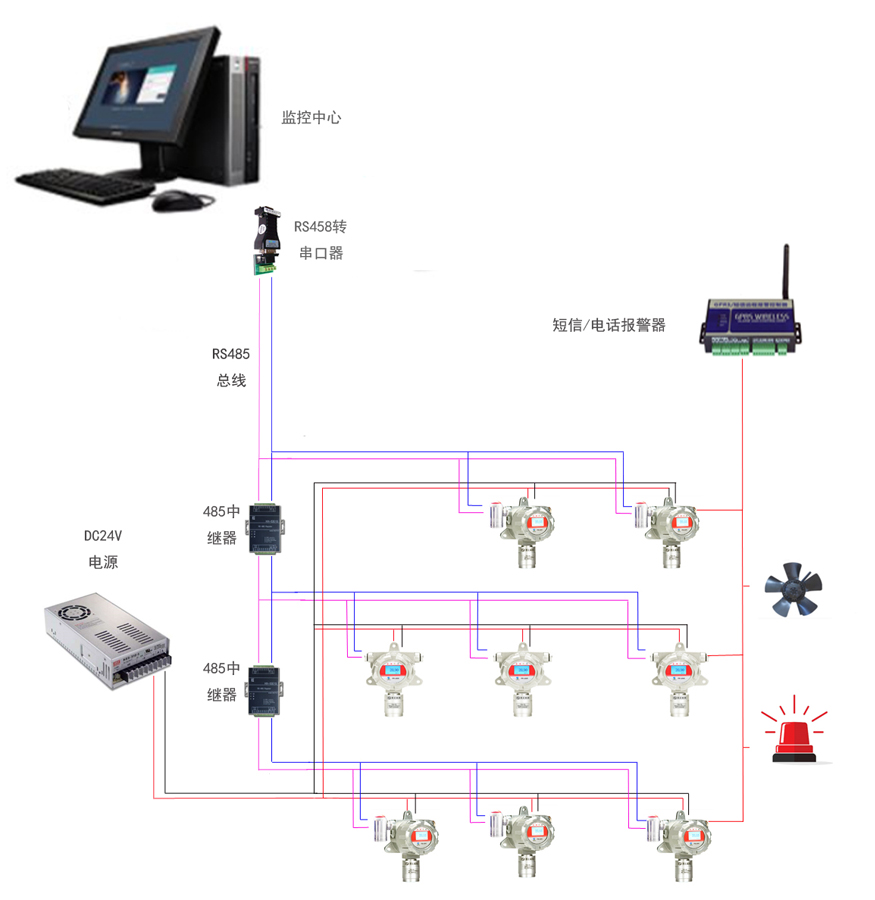

三、可燃氣體探測器系統監控拓撲圖：
在多臺設備，多地域應用的時候，需要多臺可燃氣體探器組網形成一個安全有效且智能化的控制系統，我們多采取如下拓撲結構系統圖。這樣做的目的是為了系統更加智能，更加方便管理，更加方便了解現場各個探測器的歷史數據變化。也更加方便施工，為以后增加擴容帶來便利。詳情如下圖所示。
